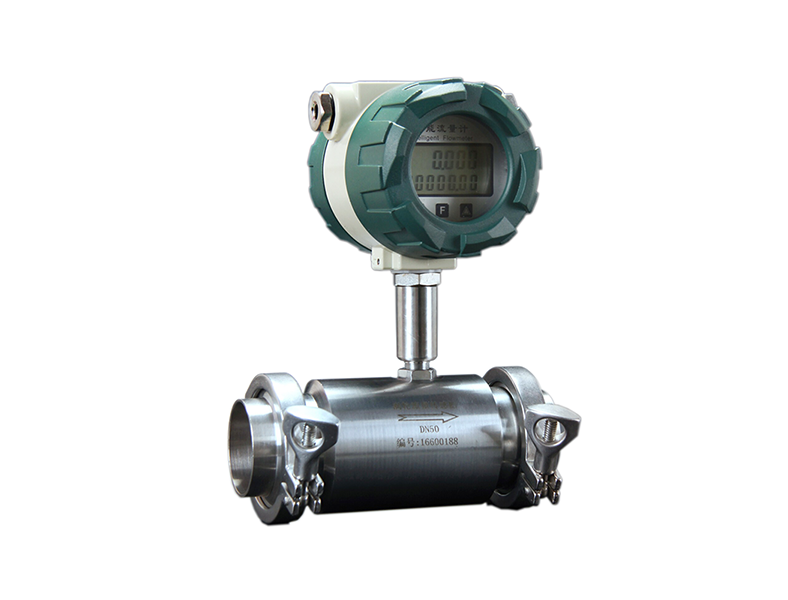

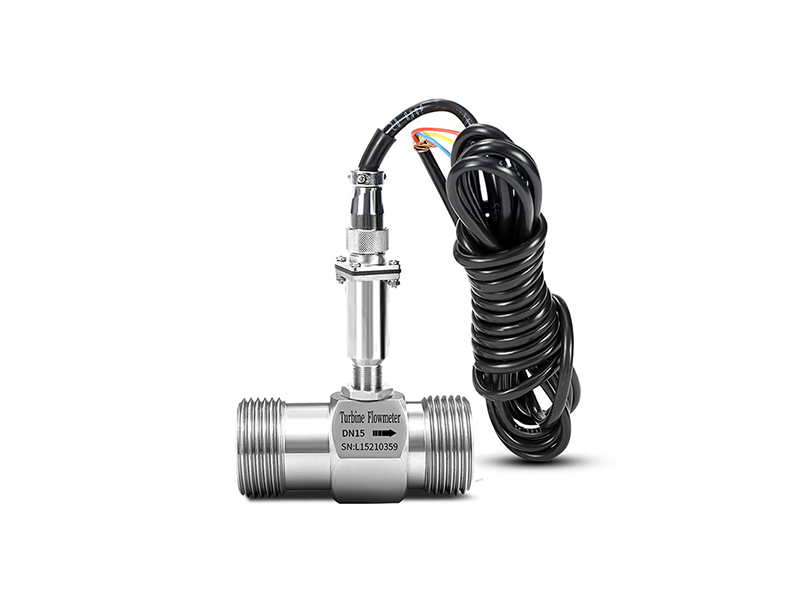

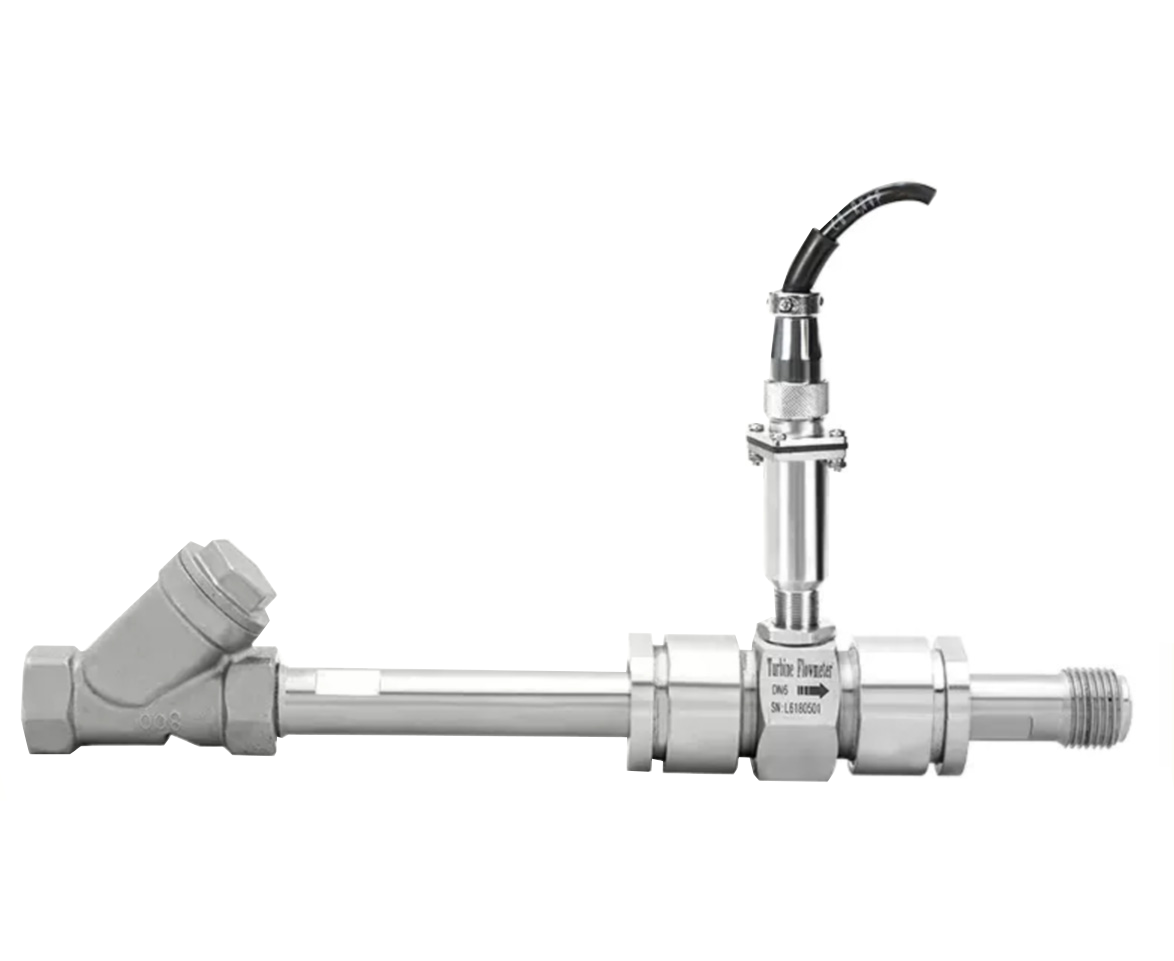

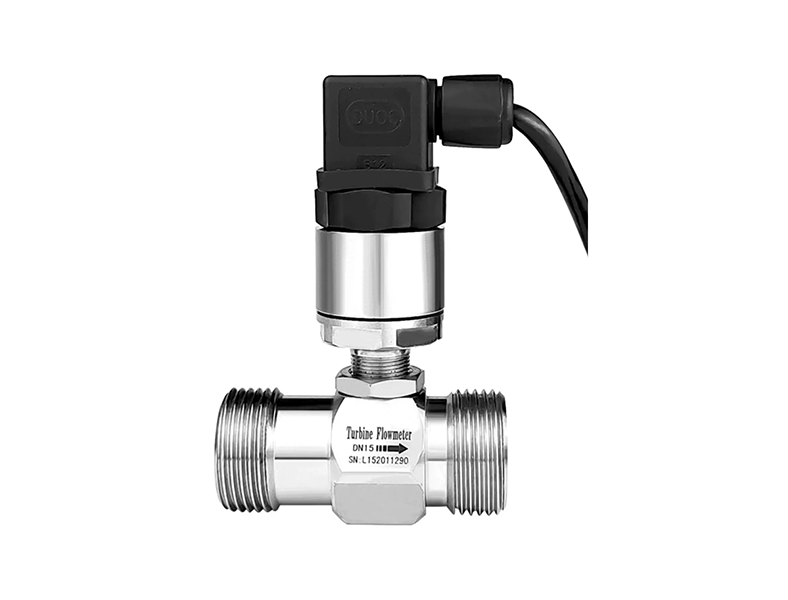

LWGY型涡轮流量计

概述

LWGY 涡轮流量计是一种速度式仪表，它具有精度高、重复性好、无零点漂移、高量程比等优点。涡轮流量计拥有高质量轴承、特别设计的导流片，因此较大降低了磨损，对峰值不敏感，甚
者恶劣的条件下也可以给出可靠的测量变量。涡轮流量计输出信号为脉冲，易于数字化。涡轮流量计压力损失小，叶片（双相钢）能防腐，可以测量低粘稠和低腐蚀性的液体介质。

特点

高精度，一般可达±0.5%R、±1.0%R（R指读数误差）；
重复性好，短期重复性可达0.2% ～ 0.05%，如经常校准或在线校准可得到极高的精度；
输出脉冲频率信号，适于总量计量及与计算机连接，无零点漂移，抗干扰能力强；
原始脉冲频率范围(10.0Hz ～ 1.5kHz)，信号分辨力强；
量程比宽，一般为1:10，最高可至1:15；
结构紧凑轻巧，安装维护方便，流通能力大；
适用高压测量，传感器表体上不必开孔，易
制成高压型仪表；
抗电磁干扰和抗振能力强；
低压力损失，节省动力电耗。

概述
LWGY 涡轮流量计是一种速度式仪表，它具有精度高、重复性好、无零点漂移、高量程比等优点。涡轮流量计拥有高质量轴承、特别设计的导流片，因此较大降低了磨损，对峰值不敏感，甚者恶劣的条件下也可以给出可靠的测量变量。涡轮流量计输出信号为脉冲，易于数字化。涡轮流量计压力损失小，叶片（双相钢）能防腐，可以测量低粘稠和低腐蚀性的液体介质。

应用领域

涡轮流量计流量测量技术与仪表的应用大致有以下几个领域：石油、化工、冶金、有机液体、无机液、液化气、城市燃气管网、制药、食品、造纸等行业。

外形尺寸

性能指标

产品原理

流体流经传感器壳体，由于叶轮的叶片与流向有一定的角度，流体的冲力使叶片具有转动力矩，克服摩擦力矩和流体阻力之后叶片旋转，在力矩平衡后转速稳定，在一定的条件下，转速与流速成正比，由于叶片有导磁性，它处于信号检测器( 由永久磁钢和线圈组成) 的磁场中，旋转的叶片切割磁力线，周期性的改变着线圈的磁通量，从而使线圈两端感应出电脉冲信号，此信号经过放大器的放大整形，形成有定幅度的连续的矩形脉冲波，可远传至显示仪表，显示出流体的瞬时流量或总量。在一定的流量范围内，脉冲频率f 与流经传感器的流体的瞬时流量Q 成正比。

流量计的系数与流量（或雷诺数）的关系曲线如图所示。由图可见，仪表系数分为二段，即线性段和非线
性段。线性段约为其工作段的三分之二，其特性与传感器结构尺寸及流体粘性有关。非线性段特性受轴承摩擦力，流体粘性阻力影响较大。当流量低于传感器流量下限时，仪表系数随着流量迅速变化。当流量超过流量上限时要注意防止气蚀现象。
