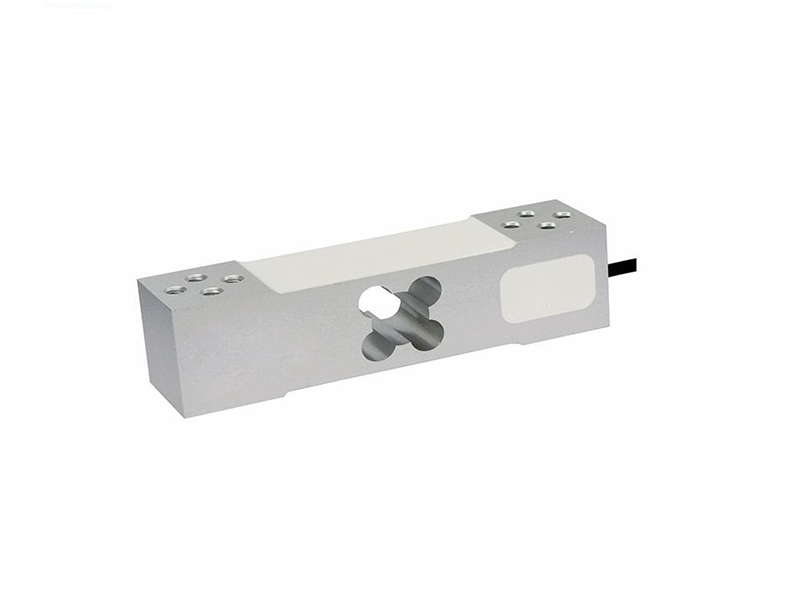

KL-638系列平行梁式称重传感器柯力传感器
描述
量程范围 ： 100、150、200、250、300、350、500
功能特点：传感器弹性体采用铝合金材质；无色阳极化处理；胶密封 ；
应用范围：广泛用于电子计价秤、计重秤等。
推荐台面尺寸：400×400mm
技术指标明细:
|
准确度等级 : C2 / C3 |
灵敏度温度影响(%F.S/10℃): ±0.02 / ±0.014 |
|
综合误差(%F.S) : ±0.02 / ±0.017 |
零点温度影响(%F.S/10℃) : ±0.03/±0.017 |
|
灵敏度(mv/v) : 2.0±0.2 |
温度补偿范围(℃ ) : -10～+40 |
|
蠕变(%F.S/30min) : ±0.03 / ±0.017 |
使用温度影响(℃ ) : -20～+60 |
|
零点输出(%F.S) : ±1.5 |
激励电压（V） : 9～12（DC） |
|
输入阻抗(Ω) : 405±10 |
安全过载范围 (%F.S) : 120 |
|
输出阻抗(Ω) : 350±3 |
极限过载范围 (%F.S) : 150 |
|
绝缘电阻(MΩ) : ≥5000(100VDC) |
防护等级 : IP65 |

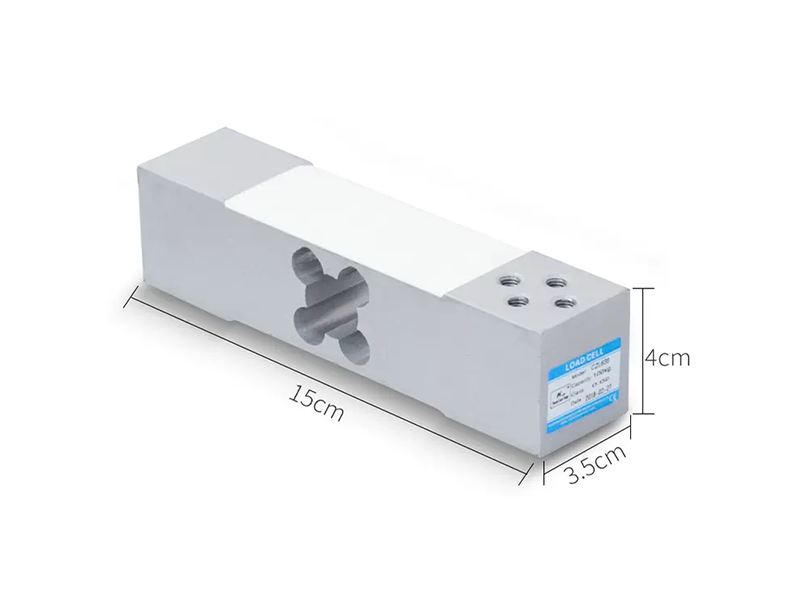

安装尺寸规格图 (单位mm)：
接线方式:
红线: 激励 ( ＋) 绿线: 信号 ( ＋)
黑线: 激励 ( －) 白线: 信号 ( －)
备注：采用四芯屏蔽电缆，标准线长为1500mm，如有特殊需要，可根据客户要求提供！
受力示意图:
